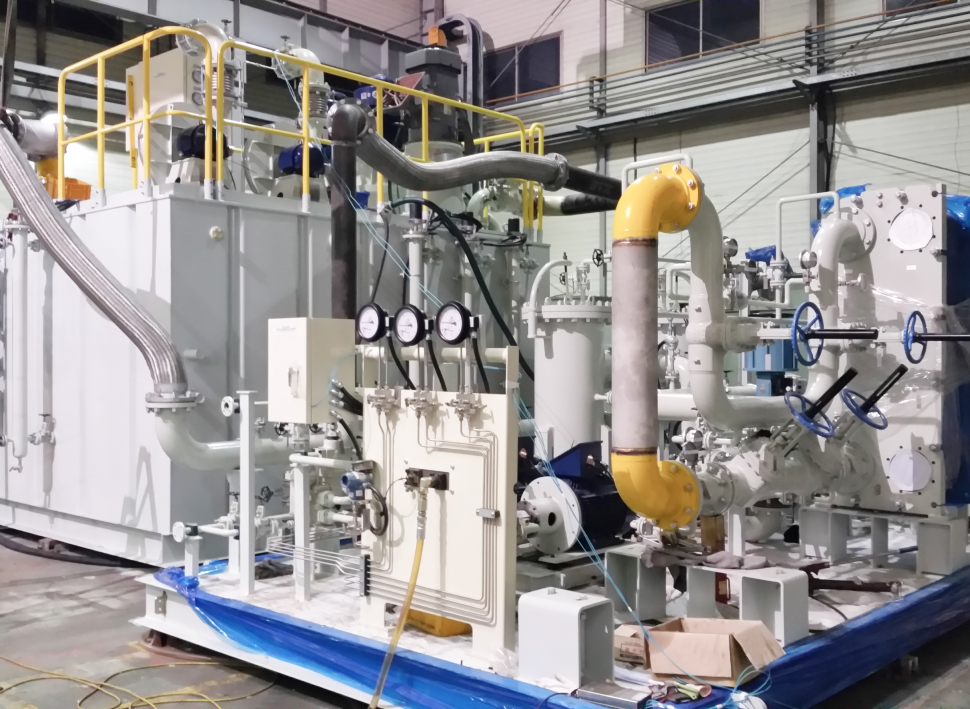

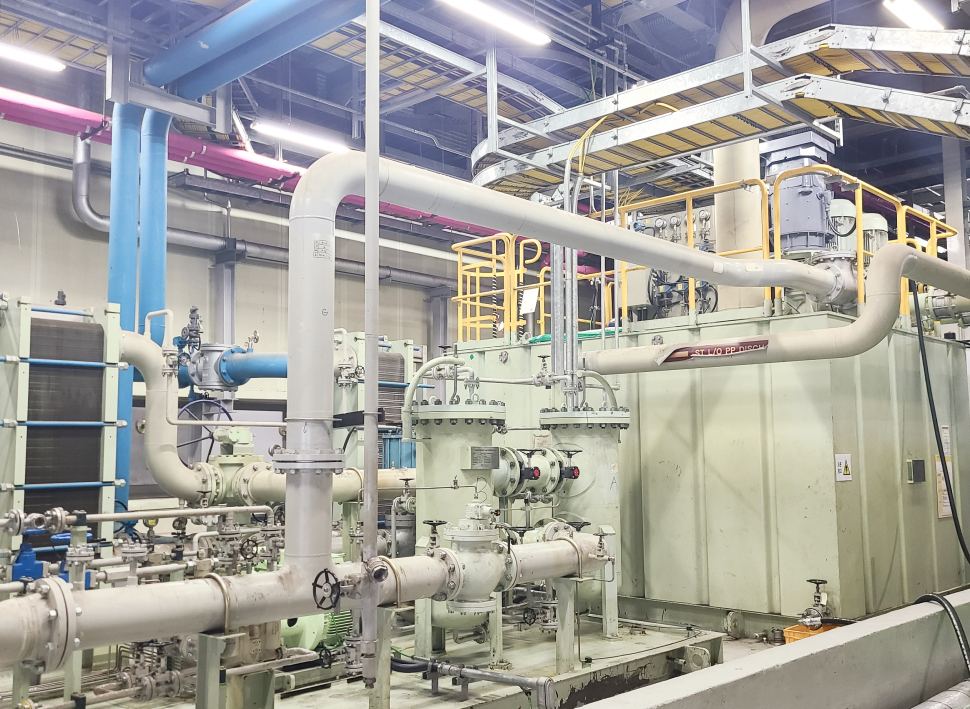

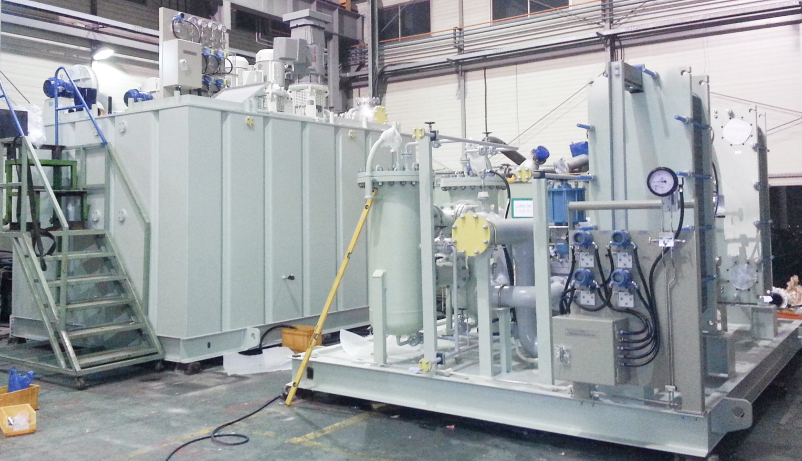

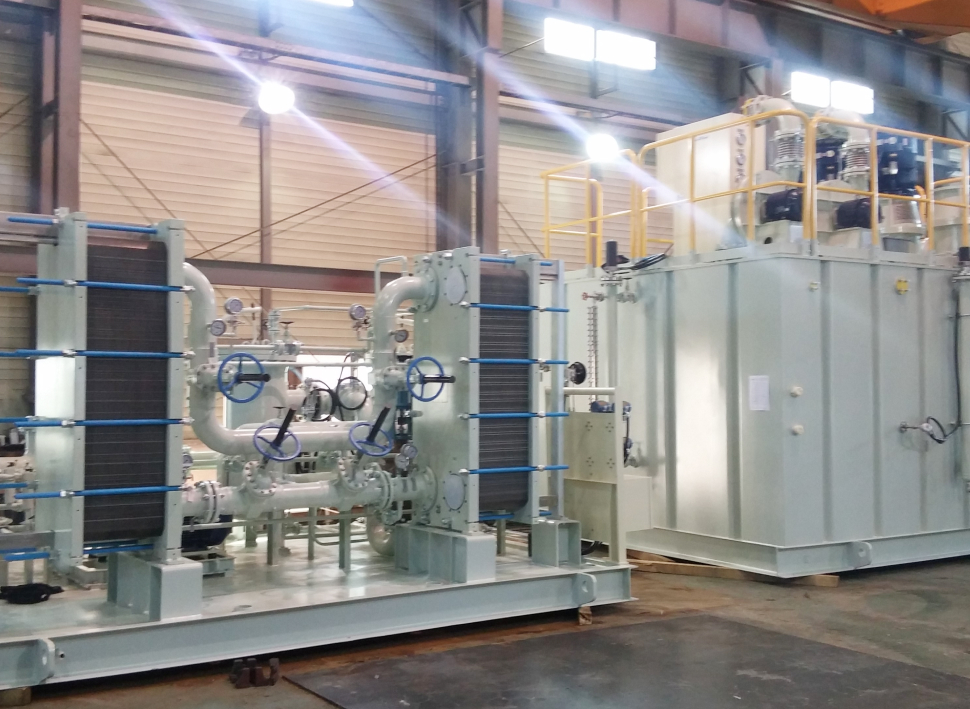

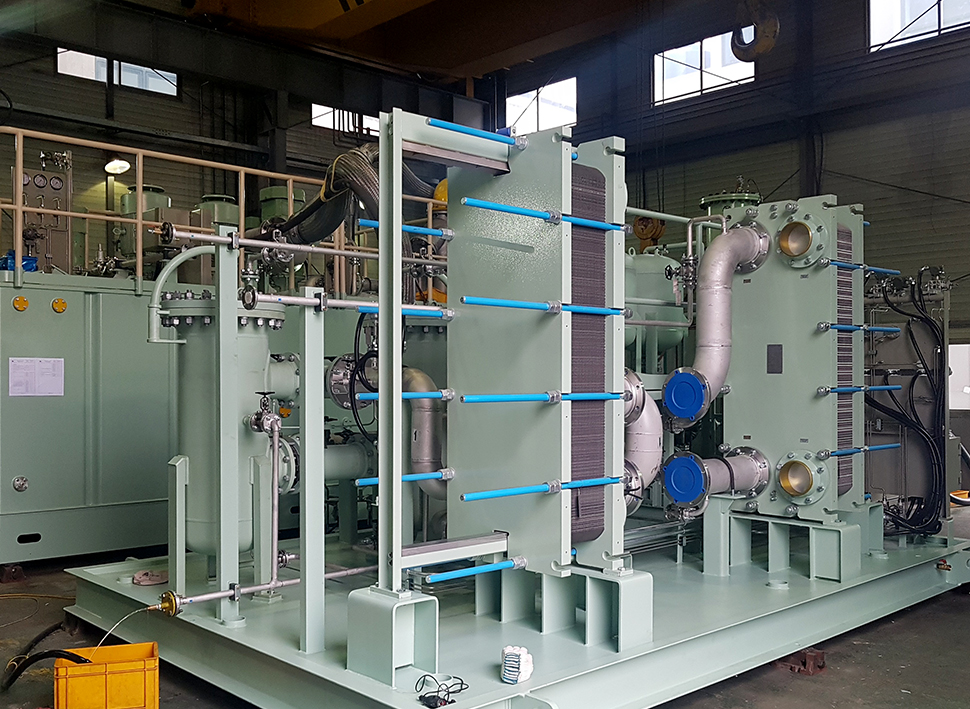

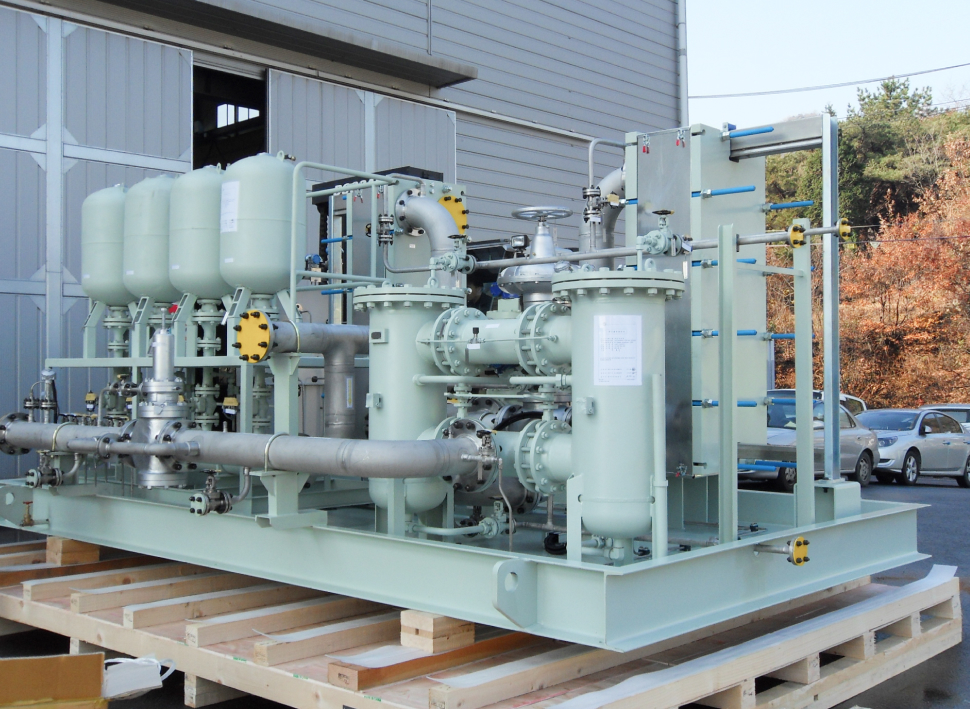

TBN L.O System Turbine Lubrication System 제품 이미지

Turbine Lubrication Systems

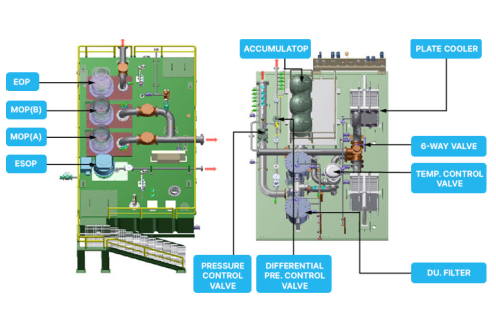

Lube Oil System은 Oil Reservoir Tank, 3개의 모타 구동펌프, Oil Cooler 및 Filter, Pressure Regulating Valve, Local control Panel 및 필요한 배관과 계기들로 구성되어 있다.각 윤활장치는 터빈 및 발전기 축이 회전할 때 베어링 및 기타 부위에 적절한 압력 과 온도로 윤활유를 공급하며, 감마, 냉각, 밀봉(수소), 응력분산, 방청, 청정작용을 한다.

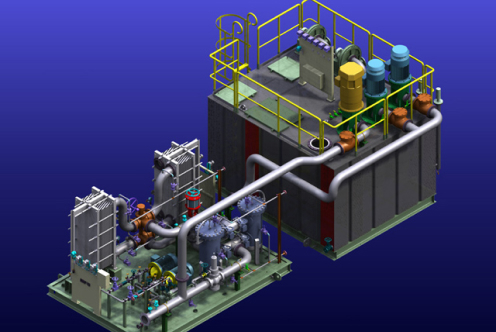

  • Turbine Lubrication Systems 이미지02

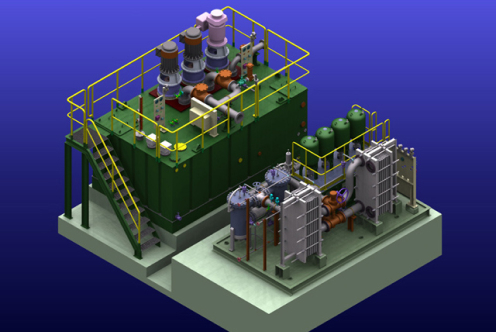

  • Turbine Lubrication Systems 이미지03
  • Turbine Lubrication Systems 이미지04

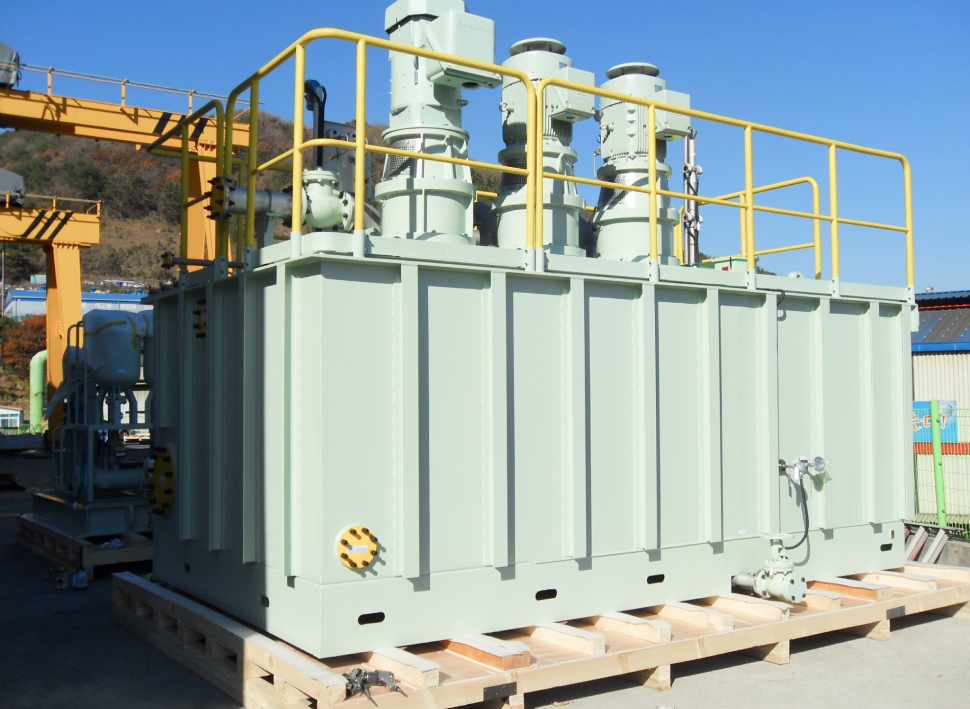

OIL TANK

Oil Tank는 터빈 옆면에 놓이며, Oil계통을 위한 계기들은 Local Control Console에 취부 되어 있고 Tank 상부에는 Oil Pump, Vapor Extractor 및 Expantion Cover가 설치되어 있으며, 대부분의 Oil 배관은 Oil Tank 및 터빈 Front Standard에 설치되어 있다. Tank 내부의 압력은 Vapor Extractor에 의해 약간의 부압으로 유지된다.

OIL PUPM

두대의 AC 모타구동 Main Oil Pump(MOP A/B)와 Emergency Oil Pump(EOP)가 있으며, 주 윤활 펌프는 정상 작동 시 고압 터빈 발전기에 대한 모든 윤활을 제공 한다. Emergency Oil Pump(EOP)로 터빈에 설치된 최후의 보호장치로서 발전소마다 설치된 배터리실(Battery Room)에서 공급되는 직류(DC) 전원으로 구동되며, 전력공급 능력 관계로 약 2시간 정도 연속 운전이 가능하다.

JACKING OIL TANK

Jacking Oil Pump는 Generator Lotor가 회전 시, Lotor 자중에 의한 베어링 바벳면의 손상을 방지하고자, 정지상태의 로터를 띄우는 역할을 한다.

주요실적

  • Y복합

  • H열병합

  • C복합

  • Y열병합

  • O복합

  • S복합
